一、公差與配合的概念

（一）零件的互換性

在成批生產進行機器裝配時，要求一批相配合的零件只要按零件 圖要求加工出來，不經任何選擇或修配，任取一對裝配起來,就能達到設計的工作性能要求，零件間的這種性質稱為互換性。零件具有互換性，可給機器裝配、修理帶來方便，也為機器的現代化大生產提供了可性。

（二）公差的有關術語

零件在加工過程中，足球機床精度、刀具磨損、測量誤差等的影響，不可能把零件的尺寸加工得絕對準確。為了保證互換性，必須將零件尺寸的加工誤差限制在一定范圍內，為例，說明公差的有關術語（軸，類同）。

1、基本尺寸

根據零件的強度和結構要求，設計時確定的尺寸。其數值應優先用標準直徑或標準長度。

2、實際尺寸

通過測量所得到的尺寸。

3、極限尺寸

允許尺寸變動的兩個界限值。它是以基本尺寸為基數來確定的。兩個界限值中較大的一個稱為最大極限尺寸；較小的一個稱為最小極限尺寸。

4、尺寸偏差（簡稱偏差）

某一尺寸減去其基本尺寸所得的代數差。尺寸偏差有：

上偏差=最大極限尺寸—基本尺寸

下偏差=最小極限尺寸—基本尺寸

上、下偏差統稱為極限偏差，上、下偏差可以是正值、負值或零。

國家標準規定：孔的上偏差代號為ES，孔的下偏差代號為EI；軸的上偏差代號為es,軸的下偏差代號為ei.

5、尺寸公差（簡稱公差）

允許尺寸的變動量。

尺寸公差=最大極限尺寸—最小極限尺寸=上偏差—下偏差

因為最大極限尺寸總是大于最小極限尺寸，亦即上偏差總是大于下偏差，所以尺寸公差一定為正值。

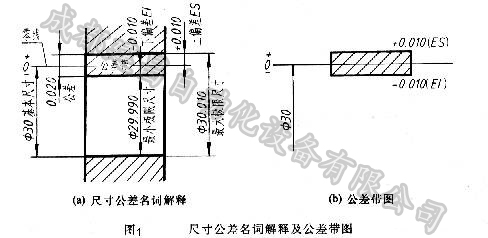

如圖１a所示的孔徑：

基本尺寸＝?30

最大極限尺寸＝?30.010

最小極限尺寸= ?29.990

上偏差ES=最大極限尺寸—基本尺寸

=30.010-30=+0。010

下偏差EI=最小極限尺寸—基本尺寸

=29.990-30=-0.010

公差=最大極限尺寸—最小極限尺寸

=3。010-29.990=0.020

=ES-EI=+0.010-（-0.010）=0.020

如果實際尺寸在?30.010與?29.990這間，即為合格。

6、零線、公關帶和公差帶圖

如圖1b所示，零線是在公差帶圖中用以確定偏差的一條基準線，即零偏差線。通常零線表示基本尺寸。在零線左端標上“0”“+”、“—”號，零線上方偏差為正；零線下方偏差為負。公差帶是由代表上、下偏差的兩條直線所限定的一個區域，公差帶的區域寬度和位置是構成公差帶的兩個要素。為了簡便地說明上述術語及其相互關系，在實用中一般以公差帶圖表示。公差帶圖是以放大圖形式畫出方框的，注出零線，方框寬度表示公差公差值大小，方框的左右長度可根據需要任意確定。為區別軸和孔的公差帶，一般用斜線表示孔的公差帶；用加點表示軸的公差。

7、標準公差與標準公差等級

標準公差是國家標準所列的以確定公差帶大小的任一公差。標準公差等級是確定尺寸精確程度的等級。標準公差分20個等級，即IT01、IT0、IT1、IT—18，表示標準公差，阿拉伯數字表示標準公差等級，其中IT01級最高，等級依次降低，IT18級最低。對于一定的基本尺寸，標準公差等級愈高，標準公差值愈小，尺寸的精確程度愈高。國家標準將500mm以?xún)鹊幕境叽绶秶殖?3段，按不同的標準公差等級列出了各段基本尺寸的標準公差值，見表

8、基本偏差

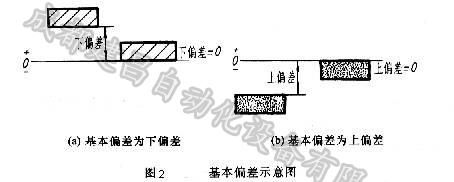

用以確定公差帶相對于零線位置的上偏差或下偏差。一般是指靠近零線的那個偏差，如圖2所示，當公差帶位于零線上方時，其基本偏差為下偏差，當公差帶位于零線下方時，其基本偏差為上偏差。

根據實際需要，國家標準分別對孔和軸各規定了28個不同的基本偏差，如圖3所示?？?、軸的基本偏差數值可從有關表中查出。從圖3中可知：

（1）基本偏差代號用拉丁字母表示，大寫字母表示的基本偏差代號，小寫字母表示軸的基本偏差代號。由于圖中用基本偏差只表示公差帶大小，故公差帶一端畫成開口。

（2）本偏差從A—H為下偏差，J—ZC為上偏差，JS的上下偏差分別為+IT/2和--—IT/2。

（3）軸的基本偏差從a—h為上偏差，j—zc為下偏差，js的上下偏差分別為+IT/2T和—IT/2?？缀洼S的另一偏差可由基本偏差和標準公差算出。

9、軸的公差代號與標準公差等級代號組成，并且要用同一號字書寫。

例如：?60H8，表示基本尺寸為?60，基本偏差為H，標準公差等級為8級的孔的公差帶。又如：?60f7,表示基本尺寸為?60，基本偏差為f，標準公差等級為7級的軸扔公差帶。

（三）配合的有關術語

在機器裝配中，基本尺寸相同的、相互結合的孔和軸的公差帶之間的關系，稱為配合。由于孔和軸的實際尺寸不同，裝配后可以產生“間隙”或“過盈”。在孔與軸的配合中，孔的尺寸減去軸的尺寸所得的代數差為正值時是間隙，為負值時是過盈。

1. 配合的種類

配合按其出現間隙或過盈的不同,分為三類:

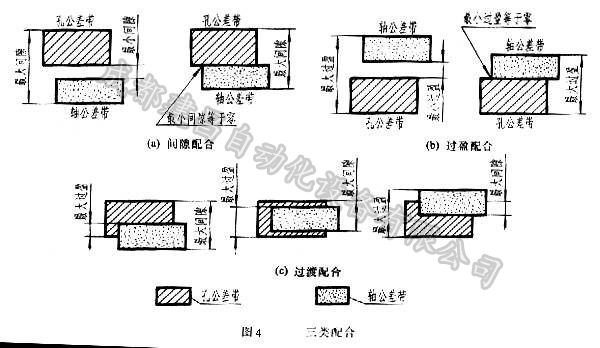

1）間隙配合孔的公差帶在軸的公關帶之上，任取其中一對孔和軸相配都成為具有間隙（包括最小間隙為零）的配合，如圖4a所示。

（2）過盈配合孔的公差帶在軸的公差帶之下，任取其中一對孔和軸相配都為為具有過盈（包括最小間隙為零）的配合，如圖4b所示。

（3）過度配合孔的公差帶在軸的公差帶相互交疊，任取其中一對孔和軸相配，可能是具有間隙，也可能具有過盈的配合，如圖4c所示。

2、配合的基準制

國家標準規定了兩種基準制，如圖4所示。

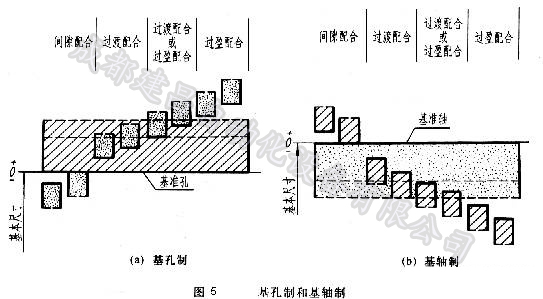

（1）基孔制基本偏差為一定的孔的公差帶與基本偏差的軸的公差帶構成種配合的一種制度，如圖5a所示。也就是在基本尺寸相同的配合中將孔的公差帶位置固定，通過變換軸的公差帶位置得到不同的配合。

基孔制的孔稱為基準孔，國家標準中規定基準孔的下偏差為零，“H”為基準孔的基本偏差代號。

（2）基軸制 基本偏差為一定的軸的公差帶與不同基本偏差的孔的公差帶構成各種配合的一種制度，如圖5b所示。也就是在基本尺寸相同的配合中將軸的公差帶位置固定，通過變換的孔的公差帶位置得到不同的配合。

基軸心制的孔稱為基準軸套，國家標準中規定基準軸的上偏差為零，“h”為基準軸的基本偏差代號。

從基本偏差系列（圖3）中可以看出：

在基孔制中，基準孔H與軸配合，a~h（共11種）用于間隙配合；j~n（共5種）主要用于過度配合；（n、p、r可能為過度配合或過盈配合）；p~zc（共12種）主要用于過盈配合。

在基軸制中，基準軸h與孔配合，A~H（共11種）用于間隙配合；J~N（共5種）主要用于過度配合；（N、P、R可能為過度配合或過盈配合）；P~ZC（共12種）主要用于過盈配合。
