基本規則

1.機件的真實大小應以圖樣上所注的尺寸數值為依據，與圖形的大小及繪圖的準確度無關。

2.圖樣中（包括技術要求和其它說明）的尺寸，以mm為單位時，不需標注計量單位的代號或名稱，如采用其它單位，則必須注明相應的計量單位的代號或名稱。

3.圖樣中所標注的尺寸，為該圖樣所示機件的最后完工尺寸，否則應另加說明。

4.機件的每一尺寸，一般只標注一次，并應標注在反映該結構最清晰的圖形上。

2

尺寸組成

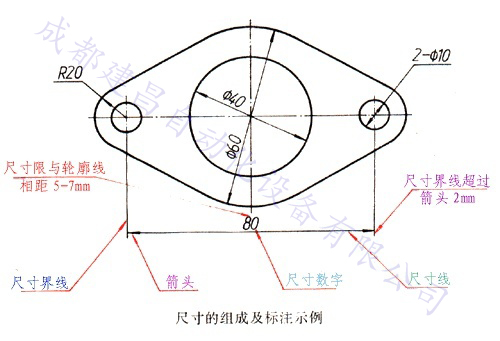

如下圖所示，一個完整的尺寸一般應包括尺寸數字、尺寸線、尺寸界線和表示尺寸線終端的箭頭或斜線。

1、尺寸數字

線性尺寸的數字一般應注寫在尺寸線的上方，也允許注寫在尺寸線的中斷處。

2．尺寸線

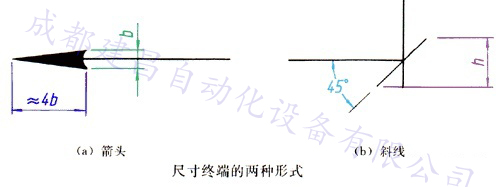

尺寸線用細實線繪制，不能用其它圖線代替，一般也不得與其它圖線重合或畫在其延長線上。標注線性尺寸時，尺寸線必須與所標注的線段平行；當有幾條互相平行的尺寸線時，大尺寸要注在小尺寸外面，以免尺寸線與尺寸界線相交。在圓或圓弧上標注直徑或半徑尺寸時，尺寸線一般應通過圓心或延長線通過圓心。尺寸線的終端有兩種形式，如圖所示：箭頭適用于各種類型的圖樣，圖中的b為粗實線的寬度；斜線用細實線繪制，圖中的h為字體高度。圓的直徑、圓弧半徑及角度的尺寸線的終端應畫成箭頭。在采用斜線形式時，尺寸線與尺寸界線必須互相垂直。

3．尺寸界線

尺寸界線用細實線繪制，并應由圖形的輪廓線、軸線或對稱中心線處引出。也可利用輪廓線、軸線或對稱中心線作尺寸界線。尺寸界線一般應與尺寸線垂直，并超出尺寸線的終端2mm左右。

3

尺寸注法示例

下面列出了國標規定的一些尺寸注法：

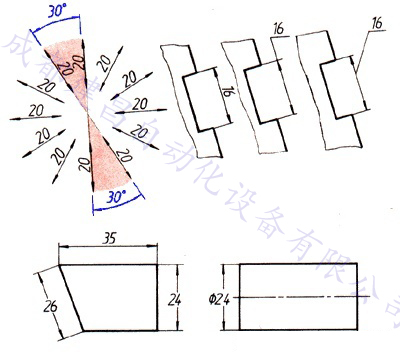

線性尺寸的數字方向

第一種方法：尺寸數字應按左上圖所示方向注寫，并盡可能避免在圖示30范圍內標注尺寸，當無法避免時可按右上圖的形式標注。

第二種方法：在不致引起誤解時，對于非水平方向的尺寸，其數字可水平地注寫在尺寸線的中斷處，如下面的兩圖所示。在一張圖樣中，應盡可能采用同一種方法，一般應采用第一種方法注寫。

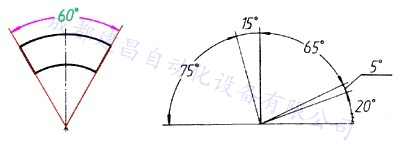

角度

尺寸界線應沿徑向引出，尺寸線畫成圓弧，圓心是角的頂點。尺寸數字應一律水平書寫，一般注在尺寸線的中斷處，必要時也可按右圖的形式標注。

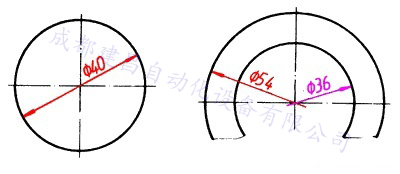

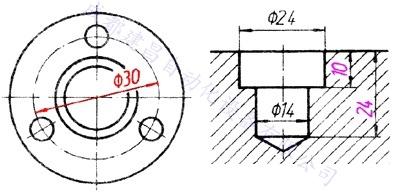

圓

圓的直徑尺寸一般應按這兩個例圖標注。

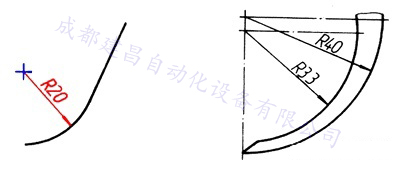

圓弧

圓弧的半徑尺寸一般應按這兩個例圖標注。

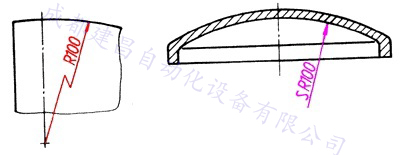

大圓弧

在圖紙范圍內無法標出圓心位置時，可按左圖標注；不需標出圓心位置時，可按右圖標注。

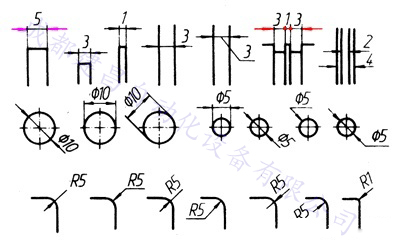

小尺寸

如上排圖例所示，沒有足夠空間時，箭頭可畫在外面，或用小圓點代替兩個箭頭；尺寸數字也可寫在外面或引出標注。圓和圓弧的小尺寸，可按下兩徘例圖標注。

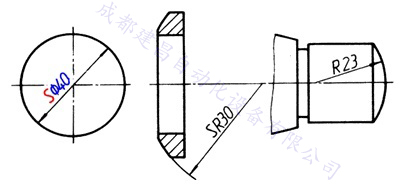

球面

標注球面的尺寸，如左側兩圖所示，應在?或R前加注“S”。不致引起誤解時，則可省略，如右圖中的右端球面。

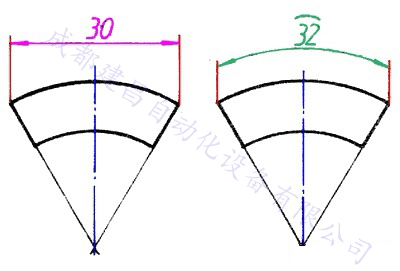

弦長和弧長

標注弦長和弧長時，如這兩個例圖所示，已寸界線應平行于弦的垂直平分線。標注弧長尺時，尺寸線用圓弧，并應在尺寸數字上方加注符號“^”。

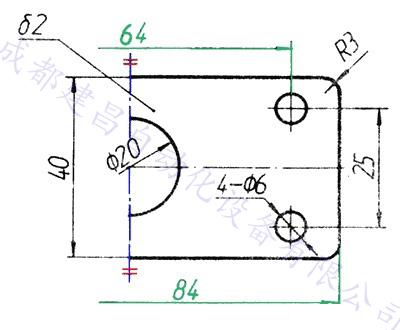

只畫出一半或大于一半時的對稱機件

圖上尺寸84和64，它們的尺寸線應略超過對稱中心線或斷裂處的邊界線，僅在尺寸線的端畫出箭頭，在對稱中心線兩端分別畫出的兩條與其垂直的平行細實線（對稱符號）。

板狀零件

標注板狀零件的尺寸時，可如例圖中所示，在厚度的尺寸數字上方加注符號“8”。

光滑過渡處的尺寸

如例圖所示，在光滑過渡處，必須用細實線將輪廓線延長，并從它們的交點引出尺寸界線。

允許尺界線傾斜

尺寸界線一般應與尺寸線垂直，必要時允許傾斜。仍如上例圖所示，若這里的尺寸界線垂直于尺寸線，則圖線很不清晰，因而允許傾斜。

正方形結構

如例圖所示，標注機件的剖面為正方形結構的尺寸時，可在邊長尺寸數字前加注符號“□”，或用14×14代替“□14”。圖中相交的兩條細實線是平面符號（當圖形不能充分表達平面時，可用這個符號表示平面）。

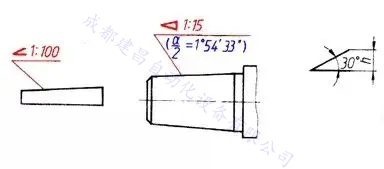

斜度和錐度

斜度、錐度可用下面兩個例圖中所示的方法標注，符號的方向應與斜度、錐度的方向一致。錐度也可注在軸線上。一般不需在標注錐度的同時，再注出其角度值(a為圓錐角）；如有必要，則可如例圖中所示，在括號中注出其角度值。

斜度和錐度符號的畫法，見右兩圖所示，符號的線寬為h/10，h為字高。

圖線通過尺寸數字時的處理

尺寸數字不可被任何圖線通過，當尺寸數字無法避免被圖線通過時，圖線必須斷開，如例圖所示。
